ФУНДАМЕНТ. МОНТАЖ НАСОСНОГО АГРЕГАТА

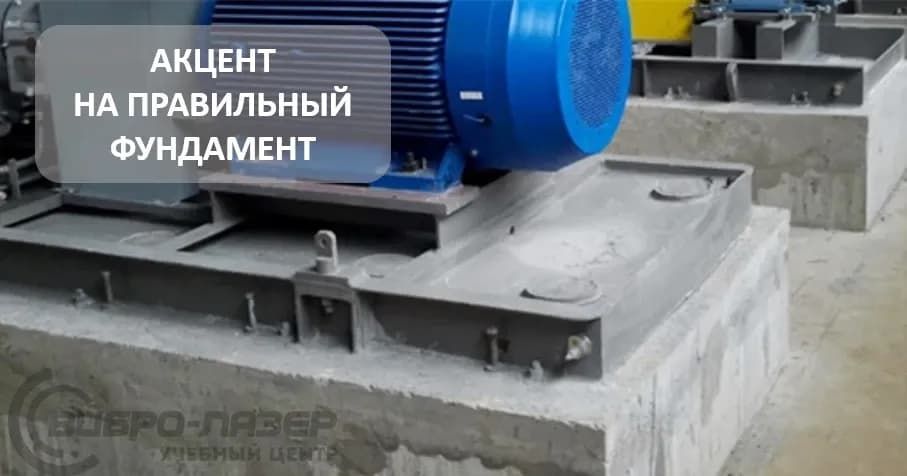

Фундамент часто играет ключевую роль в обеспечении надежности насосного агрегата. Самый частый вопрос: какова должна быть масса фундамента?
К сожалению, единого ответа нет. Да и быть не может!

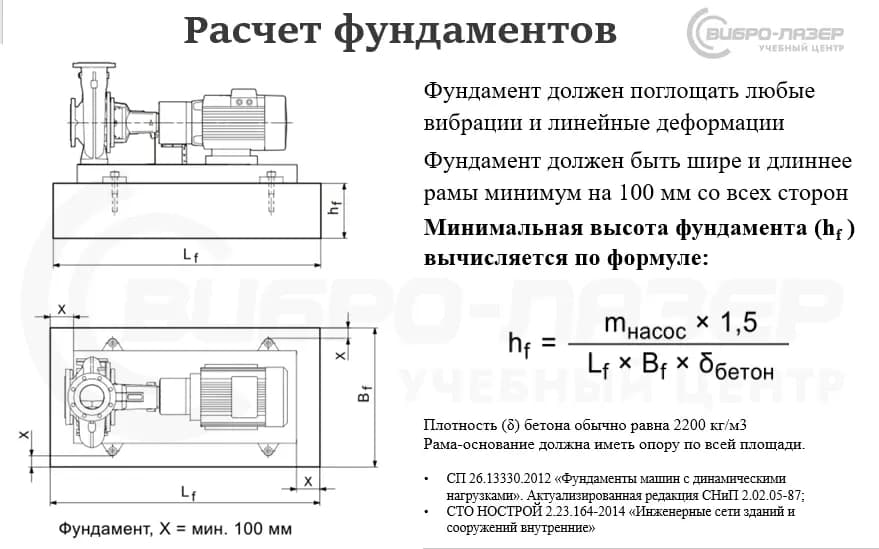

В представленной формуле (см. "Расчет фундаментов") выбран коэффициент 1,5 – означающий минимальную массу фундамента относительно массы насоса, в соответствии с указанными РД. Но этот коэффициент может быть больше, например: 2; 4; 6; 8…
На самом деле он расчетный и зависит от статистических и динамических нагрузок, которые будет испытывать насосный агрегат.
Статические нагрузки включают:
• Вес самого оборудования;
• Вес вспомогательных конструкций;
• Вес рабочих сред (жидкостей, газов);
• Нагрузки от присоединенных трубопроводов и арматуры
Динамические нагрузки от насосов и компрессоров возникают вследствие несоосности вращения, появления неуравновешенных масс, пульсации давления рабочей среды, гидравлических ударов и других процессов, сопровождающих работу оборудования. Динамические подразделяются на:
• Гармонические нагрузки;
• Импульсные нагрузки;
• Случайные нагрузки.

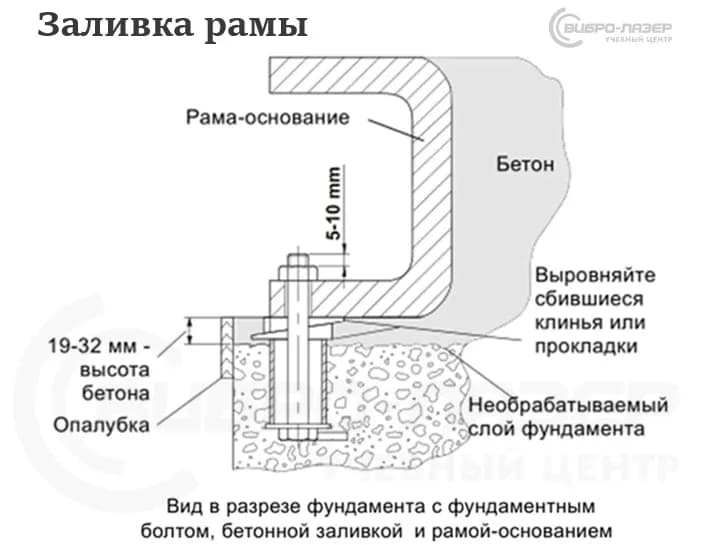

После монтажа установки, необходимо сделать подливку рамы виброустойчивым раствором (см. "Заливка рамы")!
Бетонная подливка превращает фундамент и раму в единую, стабильную систему, что продлевает срок службы насоса и обеспечивает надёжность его работы — так как именно на этапе монтажа закладываются условия для безотказной эксплуатации.
