МОДУЛЬ В «КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ОЦЕНКИ ПАРАМЕТРОВ ТОКАРНОГО СТАНКА «ВИБРО-ЛАЗЕР»

Отработка навыков

Оценка статических параметров (связанные с измерениями прямолинейности оси токарного станка и прямолинейности хода отдельных узлов)
Проверка оси токарного станка (соосность вращения патрона относительно задней бабки)
Проверка прямолинейности хода пиноли в задней бабке
Проверка прямолинейности хода задней бабки по направляющим станины
Проверка прямолинейности хода суппорта по направляющим станины
Оценка динамических параметров - измерение вибрации в контрольных точках на станине
Контроль вибрации рамы станины для анализа жесткости конструкции и выполнения требований по надлежащему монтажу
Контроль вибрации на шпиндельном узле для оценки его качественных параметров
Контроль частоты вращения шпинделя, сравнение с заданной частотой, графический анализ

Состав комплекта

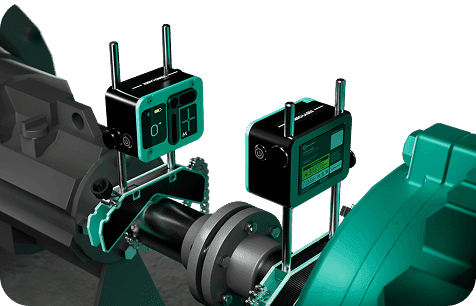

VIBRO-LASER PRO

1 комплект

Лазерная беспроводная система центровки с цифровым дальномером в измерительных блоках: программы для центровки валов машин и замеров «истинной» прямолинейности.

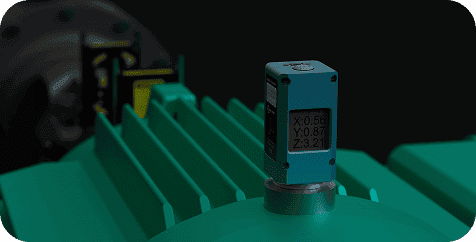

VIBRO-SCANNER

1 комплект

Трехосевой беспроводной виброанализатор с температурным каналом и таходатчиком, с автоматической экспресс-диагностикой дефектов (дисбаланс, несоосность, дефект подшипника, слабость конструкции).

Функция балансировки одновременно по трем осям измерения вибрации и калькулятор подшипниковых частот с возможностью добавления пользовательских значений.

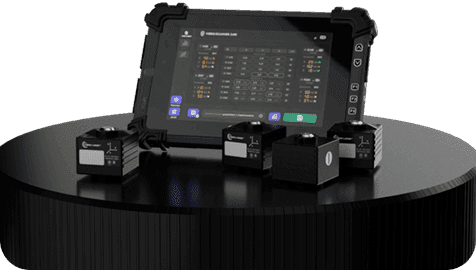

VIBRO-DOTS

4 штуки

Трехосевой беспроводной вибродатчик стационарного типа с температурным каналом.

Поддерживает создание мульти-сети подключения и одновременный опрос по трем осям измерения вибрации, сохранение данных и сравнительный анализ вибрационных показателей.

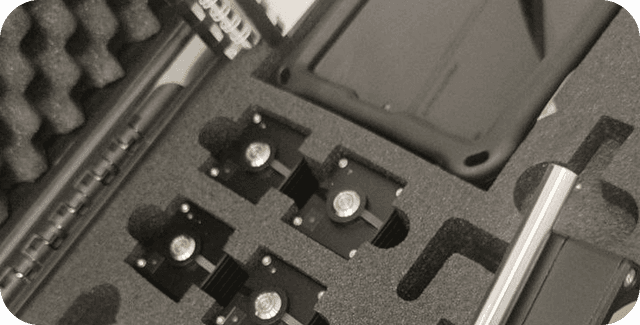

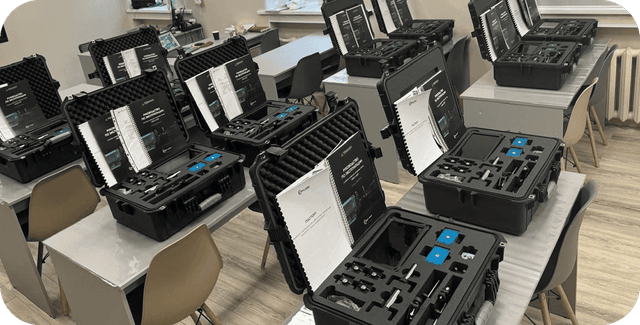

Аксессуары для проведения контрольных и виброналадочных работ

1 комплект

Планшет Android с установленным ПО (вибродиагностика, балансировка, центровка).
Комплекты креплений для лазерных блоков на токарный станок.
Беспроводной таходатчик (контроль частоты вращения, фазовые измерения).
Весы портативные для балансировочных масс.
Магнитная стойка с индикатором часового типа.
Противоударный кейс.

Программное обеспечение

Приложения для платформы ANDROID

Приложения, установленные на ОС Android, могут быть использованы как полноценные учебники для отработки навыков и подготовки конкурсантов по вибродиагностике (общий уровень, спектр вибрации, калькулятор подшипниковых частот), балансировке (1-2 плоскостная по трем осям измерения, полноценный калькулятор балансировки) и центровке валов.

Скачать

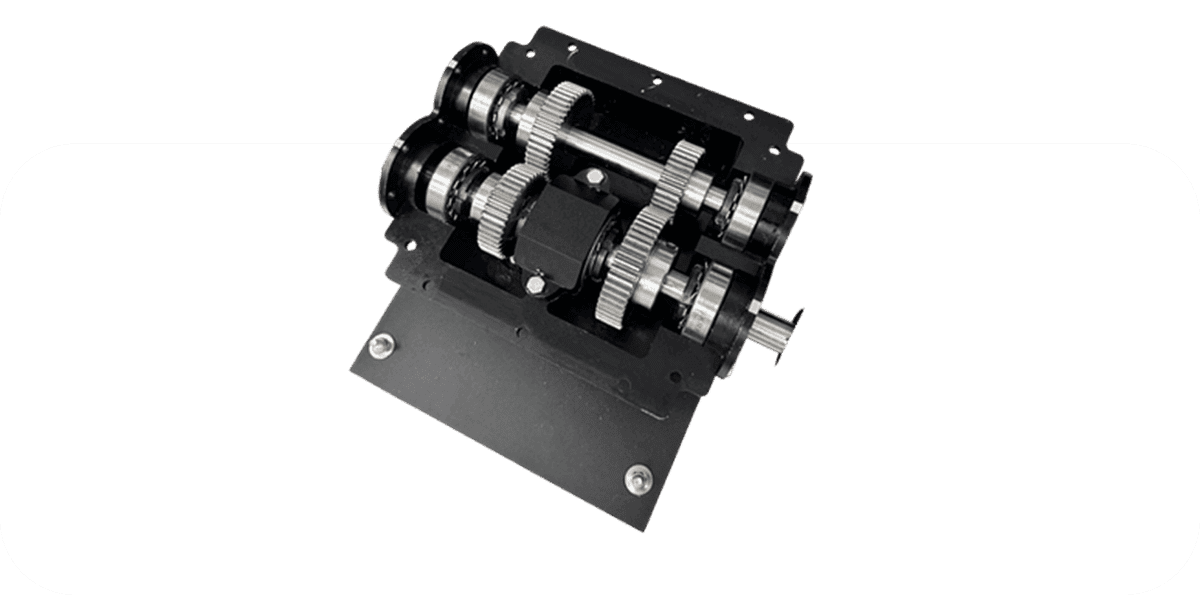

Редуктор цилиндрический соосный с переходной плитой

Редуктор устанавливается на стенд WS-3060 для проведения демоэкзамена по ФГОС 15.02.17. Возможность установки дефектных/исправных узлов: шестерён и подшипников для отработки навыков дефектовки, проведения работ по ремонту, техническому обслуживанию и наладке агрегата. Не требуется специального инструмента и нагревателей.

Отрабатываются навыки

Изучение конструкции, в т.ч. сборка/разборка редуктора (без специального инструмента)
Определение состояния редуктора по параметрам вибрации
Дефектовка зубчатых колес (выкрашивание)
Определение несоосности валов редуктора по параметрам вибрации
Балансировка агрегата на месте эксплуатации
Центровка валопровода (двигатель + редуктор; редуктор + механизм)

Редуктор цилиндрический соосный с переходной плитой

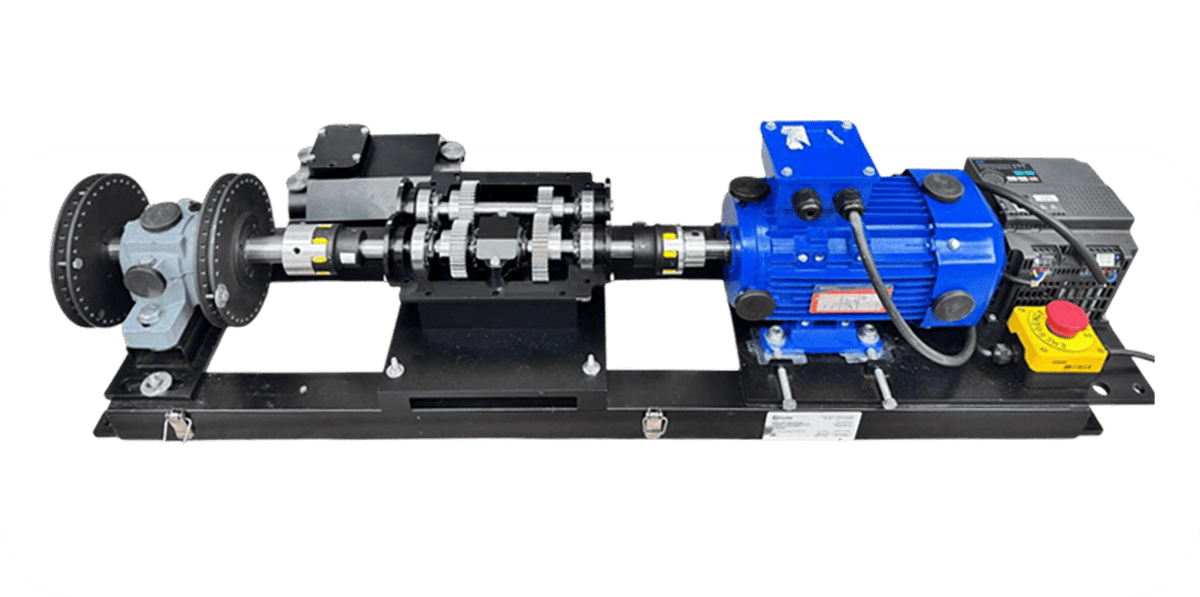

Тренировочный стенд VL-EDU-04 «Агрегат с цилиндрическим соосным редуктором»

Отрабатываются навыки

Центровка муфтового соединения
Центровка валопровода
Балансировка по 1 или 2 плоскостям коррекции
Дефектовка зубчатых зацеплений
Дефектовка узлов с подшипниками качения
Разборка/сборка редуктора без специального инструмента и нагревателей

Тренировочный стенд VL-EDU-04 «Агрегат с цилиндрическим соосным редуктором»

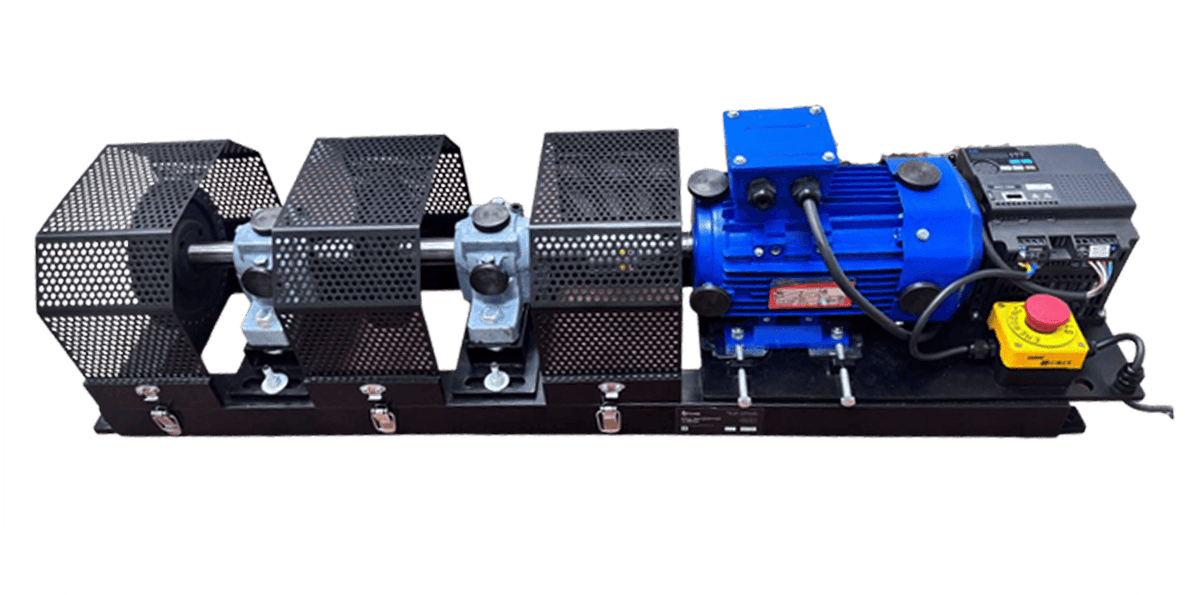

Тренировочный стенд VL-EDU-01 «Тренировочный стенд для проведения работ по вибродиагностике, балансировке, центровке и монтажу подшипников»

Отрабатываются навыки

Виброконтроль и вибродиагностика
Балансировка ротора на месте эксплуатации
Центровка валов
Измерение температурных полей подшипниковых узлов и муфты до проведения работ по балансировке и центровке и после проведения работ
Механическая сборка роторного агрегата включая монтаж подшипников
Предусмотрена возможность создания/устранения неуравновешенности ротора установкой корректирующих масс на рабочем колесе диаметром ø160±5 мм, с отверстиями под резьбу М6

Тренировочный стенд VL-EDU-01 «Тренировочный стенд для проведения работ по вибродиагностике, балансировке, центровке и монтажу подшипников»

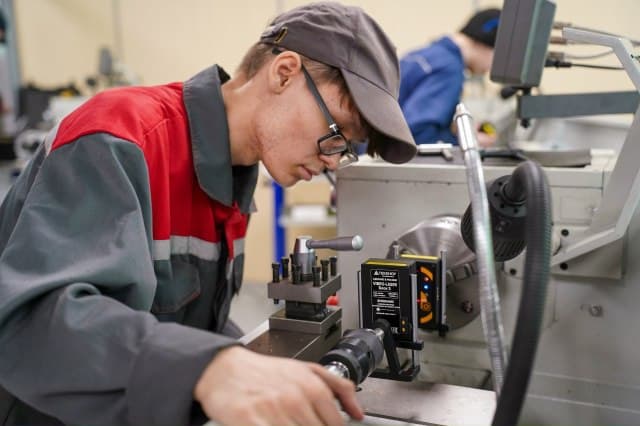

Как это было

В текущем сезоне произойдет обновление задания и ввод новой системы лазерной центровки и геометрических измерений. Обновление: в лазерные блоки встроен цифровой дальномер. Не требуется ввод размеров между блоками, расстояние контролируется автоматически и строится «истинная прямолинейность».
