Расчёт момента затяжки болтов при монтаже оборудования: формулы и примеры

МОНТАЖ ОБОРУДОВАНИЯ.

ЗАТЯЖКА БОЛТОВ [2часть]

Расчёт предварительной нагрузки и крутящего момента затяжки — обязательный этап при сборке ответственных резьбовых соединений.

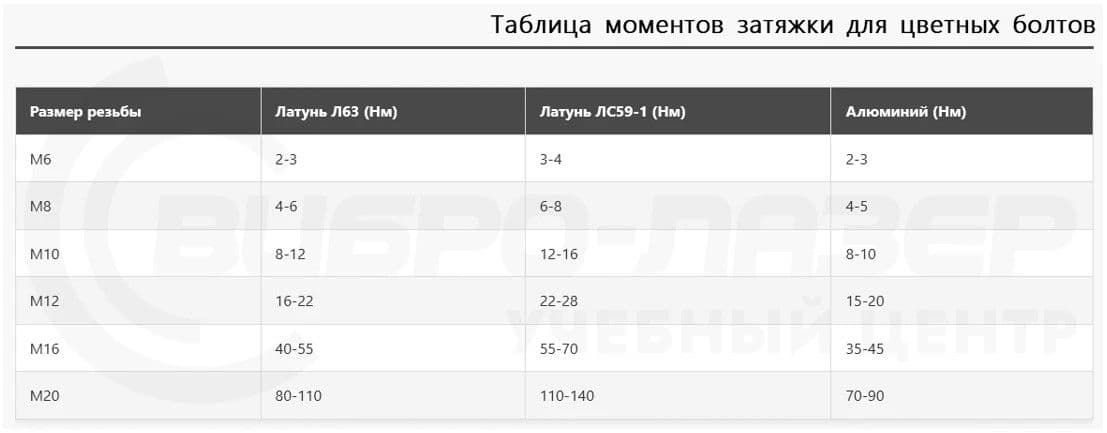

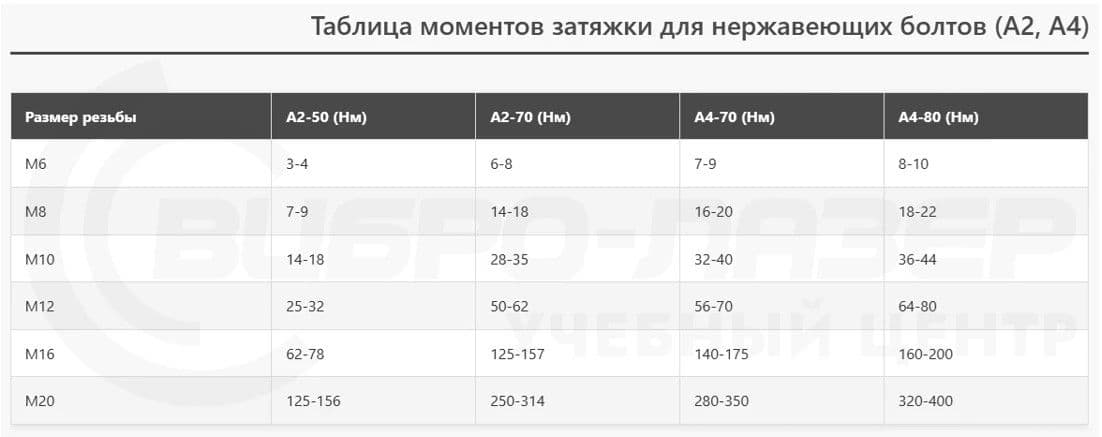

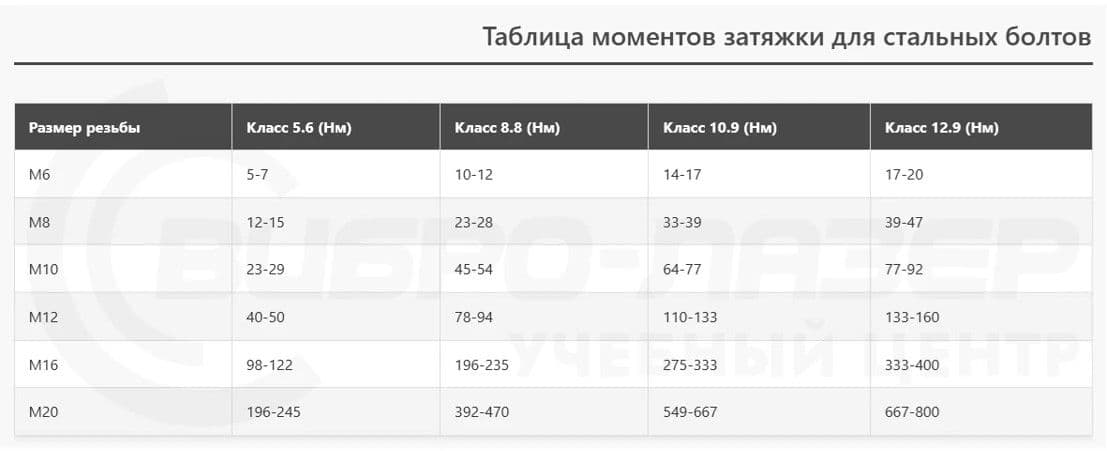

❗️Представленные Таблицы моментов затяжек болтов носят справочный характер, данные могут не соответствовать для конкретной ситуации!

ПОРЯДОК РАСЧЁТА НАГРУЗКИ И МОМЕНТА ЗАТЯЖКИ БОЛТОВ

✅ Шаг 1. Определите характеристики болта

Для расчёта необходимы: класс прочности (например, 8.8 или 10.9), номинальный диаметр резьбы и шаг. Предел текучести σₜ вычисляется из маркировки: для класса 8.8 это 8×8×10 = 640 МПа. Расчётную площадь сечения Aₛ (по резьбе) берите из справочников ГОСТ 9150-2002 или ISO 898-1: например, для M16 с шагом 2,0 мм площадь составляет 157 мм².

✅ Шаг 2. Рассчитайте предварительную нагрузку

Предварительное усилие затяжки F₀ определяется по формуле:

F₀ = k × σₜ × Aₛ, где:

k — коэффициент использования предела текучести. Для статических нагрузок принимают k = 0,5–0,7, для динамических — до 0,9

σₜ — предел текучести, МПа

Aₛ — расчётная площадь сечения болта, мм² (берется по резьбе, справочное значение)

Например, для болта M16 класса 8.8 при k = 0,6:

F₀ = 0,6 × 640 МПа × 157 мм² = 60 288 Н (≈61,5 кН).

✅ Шаг 3. Переведите усилие в крутящий момент

На практике усилие задают через момент затяжки T, который рассчитывается по формуле:

T = K × F₀ × d, где:

K — коэффициент трения в резьбе и на опорной поверхности. Коэффициент K зависит от условий: 0,12–0,18 для смазанной резьбы, 0,20–0,30 для сухой, до 0,35 для нержавеющей стали без смазки.

F₀ — предварительная нагрузка, Н

d — номинальный диаметр болта, м (пример: M12 = 0,012 м)

🎓 Пример расчета:

Болт M16, класс прочности 8.8, резьба смазана молибденовым составом:

• Предел текучести: 640 МПа

• Площадь сечения: 157 мм²

• Предварительная нагрузка: 0,6 × 640 × 157 = 60 288 Н

• Момент затяжки: 0,14 × 60 288 × 0,016 = 135 Н·м

Это ориентировочное значение. Для ответственных узлов его необходимо уточнять по РД 37.001.131-89 или спецификации производителя оборудования.
