ВИК обследование фундаментов под оборудование: критерии оценки

ФУНДАМЕНТ.

ВИК ОБСЛЕДОВАНИЕ

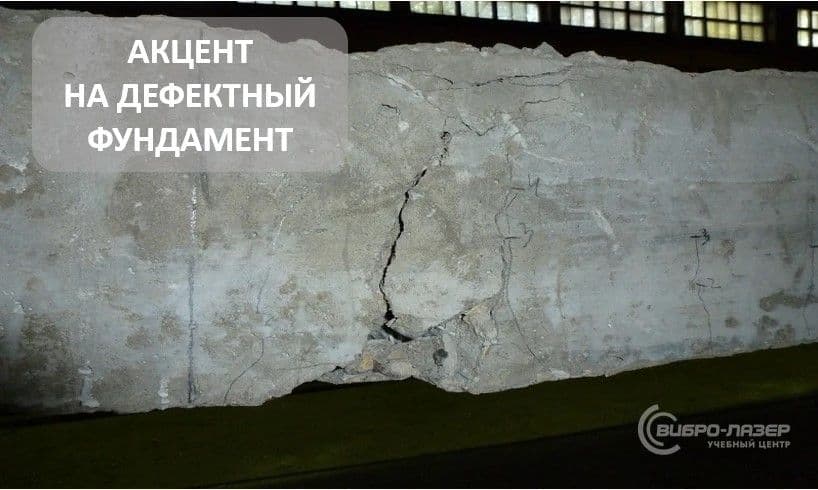

Проведение технического обследования фундаментных конструкций регламентируется действующими стандартами и может быть инициировано при выявлении признаков дефектов: трещинообразования, локальных разрушений, осадок, кренов или иных деформаций.

Признаки положительного заключения по результатам обследования фундамента под оборудованием включают следующие критерии:

🔹 Геометрическая стабильность: отсутствие недопустимых осадок, кренов или горизонтальных смещений; отклонения от проектного положения не превышают допусков, установленных СП 43.13330.2012 «Сооружения промышленных предприятий» и технической документацией завода-изготовителя оборудования.

🔹 Целостность бетонного массива: отсутствие сквозных и раскрытых трещин (>0,3 мм), зон шелушения, выкрашивания или коррозии бетона; прочность бетона на сжатие соответствует проектной марке и подтверждается инструментальным контролем (методы по ГОСТ 22690-2015, ГОСТ 17624-2012).

🔹 Исправность анкерного крепления: анкеры и закладные детали не имеют признаков коррозии, деформации или ослабления затяжки; резьбовые соединения обеспечивают требуемый момент фиксации оборудования.

🔹 Виброустойчивость конструкции: амплитудно-частотные характеристики фундамента не попадают в резонансную зону с рабочими частотами оборудования; уровни вибрации на опорных поверхностях не превышают нормативных значений по ГОСТ Р ИСО 20816-3-2023 (для машин мощностью >15 кВт) или СП 26.13330.2012 «Фундаменты машин с динамическими нагрузками».

🔹 Состояние гидроизоляции и дренажа: отсутствие признаков капиллярного подсоса, замачивания основания или агрессивного воздействия грунтовых вод; система водоотвода функционирует в штатном режиме.

🔹 Соответствие монтажной плоскости: поверхность фундамента имеет требуемую чистоту обработки, плоскостность и горизонтальность, что обеспечивает точную центровку оборудования без применения компенсирующих прокладок сверх допустимых.

🔹 Отсутствие следов аварийных воздействий: нет признаков перегрева, химической деградации, ударных повреждений или усталостных разрушений, способных снизить несущую способность конструкции.

При соответствии всем перечисленным критериям фундамент признается пригодным для эксплуатации, а оборудование может быть смонтировано или введено в работу без ограничений.
