ВВОД РАЗМЕРОВ

А вы знаете, на что влияет точность вводимых размеров при центровке валов? Что будет, если допустить ошибку, где она проявится?

При работе с лазерными системами центровки требуется ввод размеров для расчета несоосности (смещения и излома) и величин перемещений. Рекомендуется следующая последовательность ввода данных:

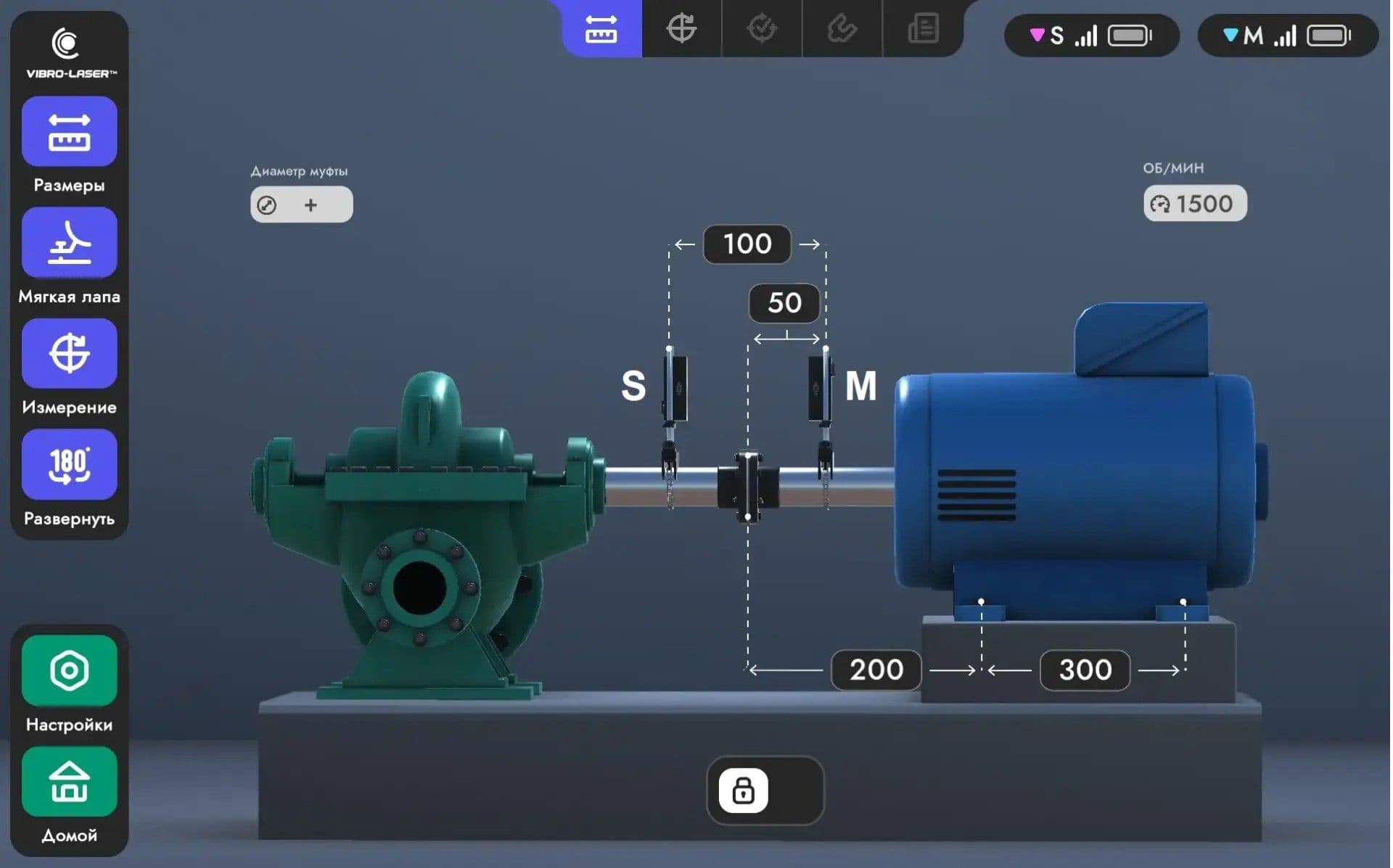

1) Расстояние между лазерными измерительными блоками.

Это расстояние между мерными рисками, как правило отмеченными сверху лазерных блоков. Это же расстояние численно равно значению между крепежными стойками блоков S и M: от центра одной до другой или от начала одной до начала противоположной.

2) Расстояние от блока M до центра муфты (плоскости изгиба).

Лазерный блок М устанавливается на подвижную машину, которую планируется перемещать, как правило это двигатель.

M=movable = подвижная машина (двигатель)

S=stationary = стационарная машина (насос)

3) Расстояние от центра муфты до передней опоры подвижной машины.

В некоторых лазерных системах расстояние вводится не от центра муфты, а от блока М до передних опор.

4) Расстояние между опорами подвижной машины (передние и задние лапы). Расстояние измеряется между центрами отверстий под болты или от начала одного болта, до начала другого.

❗️ВНИМАНИЕ! НА ЧТО ВЛИЯЮТ ДАННЫЕ:

💥 Расстояние между блоками - на расчет величины несоосности (излом и смещение)

💥 Расстояние от блока М до центра муфты - определение плоскости для которых значения несоосности (излом и смещение) будут справедливы.

Это аналогично, как в прямоугольном треугольнике провести линию, перпендикуляр от одного катета до гипотенузы. Размер этой линии (её длина) будет зависеть от того где эта линия начинается.

Другими словами ввод первого и второго размера нужен для расчета несоосности (смещение и излом) и указывает плоскость где эти величины измерены.

💥 Расстояние от центра муфты до передних опор и расстояние между опорами нужно для расчета "мягкой лапы" и расчетов требуемых величин перемещений (вверх-вниз и влево-вправо).

❗️Конечно, первый и второй размер вводятся с максимальной точностью, а на третьем и четвертом размере вероятны погрешности. Отсюда вывод: при центровке валов во время перемещений машины надо следить за показаниями несоосности (смещение и излом) и как только они придут в допуск (в зелёную зону) перемещения прекращают, даже если прибор еще "просит" продолжить. Это могут быть погрешности ввода данных!

❗️После проведения всех подвижек перед Контрольным измерением размеры необходимо перемерить и ввести заново, чтобы исключить ошибки осевых перемещений подвижной машины и величины излома, влияющей на расстояние между лазерными блоками.
